Vad är en industriell slangkoppling? Komplett guide

Vilken Industriell slangkoppling Är och varför det spelar roll

An industriell slangkoppling är anslutningskomponenten som ansluter en flexibel slang till ett rör, ventil, pump, cylinder eller annan slang , tätar anslutningen så att vätska eller gas kan röra sig genom systemet utan att läcka. Den består vanligtvis av en kopplingskropp, en hylsa eller hylsa som greppar slangen och en gänga eller flänsgränssnitt på den motsatta änden som passar ihop med resten av systemet.

De flesta industriella slangkopplingar som säljs idag är byggda som en industriell standard slangkoppling, vilket innebär att gängformen, tätningsvinkeln och dimensionerna följer en erkänd specifikation som SAE, DIN, ISO eller BS snarare än en engångsdesign. Denna standardisering är det som gör att en koppling från en produktionsserie kan matchas på ett tillförlitligt sätt med en slang, ventil eller cylinderport som är tillverkad någon annanstans, vilket är oerhört viktigt i hydrauliska och vätsketransportsystem där en oöverensstämmelse kan innebära en läcka under tryck snarare än en mindre olägenhet.

Resten av den här guiden går igenom hur en vanlig slangkoppling är byggd, hur gäng- och tätningsstandarder jämförs, hur man dimensionerar en hydraulslangkoppling för ett givet tryck och slangdiameter och vad man ska leta efter hos en industrislangkopplingstillverkare.

Vad är a Standard slangkoppling

En standard slangkoppling är en koppling byggd enligt en publicerad dimensions- och gängspecifikation snarare än en anpassad eller proprietär geometri. De mest refererade specifikationerna för hydrauliska och industriella slangarbeten inkluderar SAE-kopplingar med rak gänga och flänsar, DIN-metriska kopplingar som är vanliga i europeisk utrustning, ISO-kopplingar som används för gränsöverskridande utrustningskompatibilitet och BS-kopplingar som är vanliga i utrustning på brittiska och Commonwealth-marknaderna.

Att välja en industriell standard slangkoppling framför en egenutvecklad design förenklar i allmänhet framtida underhåll, eftersom reservdelar kan hämtas från mer än en produktionslinje utan att göra om anslutningspunkten.

Hur industriella slangkopplingar fungerar: kärnkomponenter

Varje industrislangkoppling delar tre funktionszoner, oavsett gängstandard eller slangstorlek.

Slangkoppling och hylsa

Kopplingskroppen förs in i eller över slangänden, och en hylsa eller hylsa komprimeras runt slangen under krympningen för att låsa kopplingen på plats och täta det yttre slangskiktet mot kopplingsskaftet.

Gänga och tätningsgränssnitt

Den motsatta änden av beslaget bär gängan eller flänsen som ansluter till resten av systemet. Tätning sker antingen genom en avsmalnande gänga som tätar vid kontakt, en parallell gänga parad med en O-ring eller bunden bricka, eller en utvidgnings- och kongränsyta som tätar genom metall-till-metall-kontakt under vridmoment.

Crimpade kontra återanvändbara beslag

Crimpade kopplingar pressas permanent på slangen med hjälp av en crimpmaskin och kan inte tas bort utan att skära av slangen, medan återanvändbara eller fältmonterbara kopplingar skruvar eller klämmer fast på slangänden och kan demonteras och återmonteras, vilket passar fältreparationssituationer där en crimpmaskin inte är tillgänglig.

Högtrycksslanganslutning Dimensionering efter slangdiameter

Arbetstryckskapaciteten sjunker i allmänhet när slangens innerdiameter ökar, eftersom ett större hål behöver ett proportionellt tjockare förstärkningsskikt för att hålla samma väggspänning. En högtrycksslangkoppling på en slang med liten diameter klarar ofta ett betydligt högre arbetstryck än samma kopplingsfamilj på en slang med större diameter , vilket är anledningen till att dimensionering enbart efter diameter utan att kontrollera tryckklassificeringen är ett vanligt specifikationsfel.

Figur 1: Allmänna referensarbetstryckband efter slanghålsstorlek. Faktiska betyg beror på förstärkningsskikt, beslagsdesign och säkerhetsfaktor som tillämpas.

Urvalskriterier för hydraulslangkoppling

Utöver diameter och tryck avgör flera andra parametrar om en hydraulslangskoppling kommer att fungera tillförlitligt i ett givet system.

Figur 2: Generell nedstämplingstrend som visar att tryckkapaciteten faller när driftstemperaturen stiger, uttryckt i procent av det nominella kalltrycket.

Typer av gängad slangkoppling förklaras

En gängad slangkoppling kan använda flera olika gäng- och tätningsgeometrier och att blanda ihop fel två är en av de vanligaste orsakerna till en läckande anslutning på ett hydraulsystem.

NPT-tråd

National Pipe Avsmalnande gängtätningar genom att kila ihop de koniska han- och hongängorna, vanligtvis med hjälp av gängtätningsmedel, och är vanligt på allmän industri- och jordbruksutrustning.

BSP tråd

British Standard Pipe-gänga kommer i både avsmalnande och parallella former, med den parallella versionen som tätar genom en bunden bricka snarare än gänginterferens, vilket är vanligt på utrustning på europeiska och Commonwealth-marknader.

JIC tråd

Joint Industry Councils beslag använder en 37 graders utsvängningstätning på en parallell gänga, vilket ger en stark metall-till-metall-tätning som fungerar bra under vibrationer och används allmänt i nordamerikanska hydraulsystem.

ORFS tråd

O-ringars anslutningstätningar använder en platt O-ring snarare än en utsvängning eller gängtätning, vilket ger en av de mest läckbeständiga anslutningarna som finns tillgängliga för hydrauliska högtrycksapplikationer.

Metrisk tråd

Metriska gängbeslag, ofta parade med en 24 graders kon och O-ring, är vanliga på europeiskt byggda maskiner och specificeras alltmer på utrustning som är designad för globala marknader.

Figur 3: Allmän referenstryckkapacitet genom gänga och tätningsgeometri. Faktiska betyg varierar med monteringsstorlek, material och tillverkarens design.

Material- och beläggningsval för industriella slangkopplingar

Kolstål förblir det vanligaste monteringskroppsmaterialet för allmän hydraulisk service, vanligtvis avslutat med en zink- eller zinknickelplätering för att motstå ytkorrosion under lagring och fältanvändning. Beslag i rostfritt stål kostar mer att bearbeta men motstår korrosion mycket bättre i marina, kemiska, livsmedels- och farmaceutiska miljöer där nedspolning eller saltexponering är rutin. Mässingsbeslag förekommer främst på luft- och vattenledningar med lägre tryck där bearbetbarhet och måttlig korrosionsbeständighet betyder mer än maximal tryckkapacitet.

Figur 4: Relativ jämförelse mellan fem praktiska faktorer på en generell femgradig teknisk referensskala.

Branscher som förlitar sig på industriella slangkopplingar

Industriella och industriella standardslangkopplingar dyker upp varhelst vätska eller gas behöver röra sig genom en flexibel anslutning snarare än ett styvt rör. Vanliga sektorer inkluderar:

• Hydrauliska kretsar för anläggnings- och schaktmaskiner
• Jordbruksutrustning och redskapshydraulik
• Marina och ombord vätskesystem
• Rörledningar för metallurgi och petroleumbearbetningsanläggningar
• Livsmedels- och läkemedelsbearbetningslinjer som kräver sanitetsarmatur
• Markstödsutrustning för rymdflyg och rymdflyg

Varje sektor tenderar att gynna en speciell kombination av material, gängstandard och tätningsmetod baserat på de vätskor som hanteras, den omgivande miljön och hur ofta anslutningen tas isär för underhåll.

Anpassade slangkopplingar och OEM slangkopplingar

Standard katalogkopplingar täcker de flesta applikationer, men vissa utrustningslayouter kräver en anpassad slangkoppling byggd kring en specifik böjvinkel, längd eller portkonfiguration som en katalogdel inte kan matcha. OEM slangkopplingar, tillverkade efter en kunds egen ritning eller provdel, låter utrustningsbyggare integrera en koppling som matchar deras exakta kuvert och monteringskrav snarare än att anpassa layouten runt en standarddel.

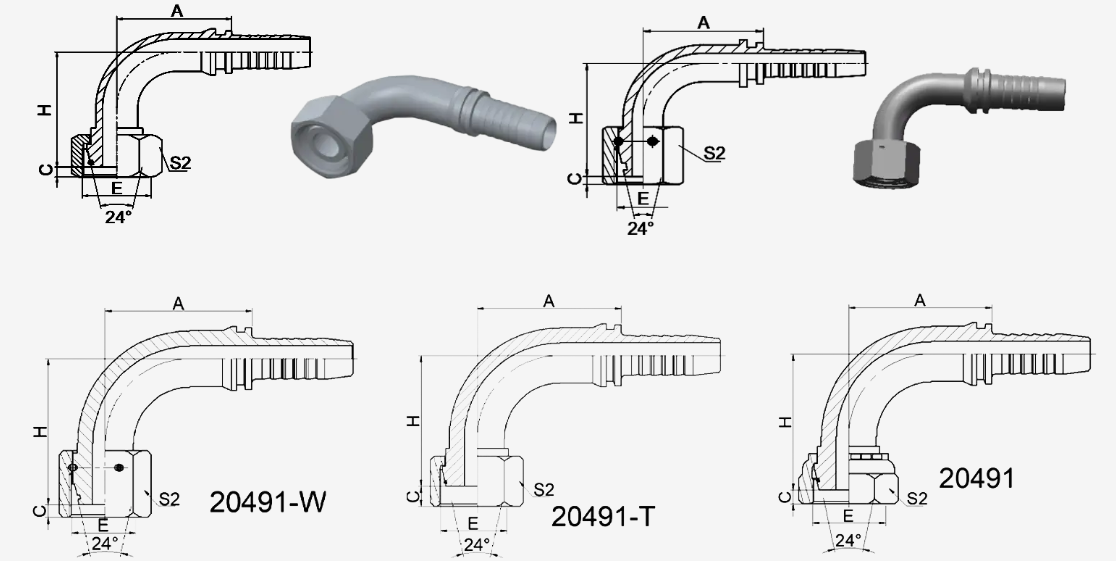

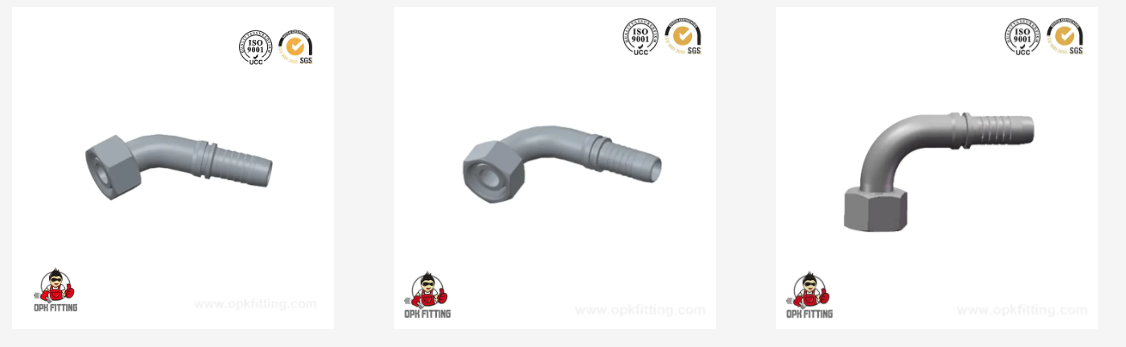

Armbågsleder är ett vanligt skräddarsytt önskemål, eftersom böjvinkel och radie varierar kraftigt mellan maskinkonstruktioner. Att producera en armbågsförband genom en integrerad formningsprocess med en högfrekvensvärmare och datorstyrd rörbockare har generellt sett snävare dimensionskonsistens över en produktionsserie än kopplingar sammansatta från separata svetsade segment.

Bästa metoder för installation och pressning

Korrekt monteringsteknik skyddar både tätningsintegriteten och livslängden för en hydraulslangkoppling. Fältdata från crimpningsoperationer pekar konsekvent tillbaka på ett litet antal steg som förhindrar majoriteten av tidiga fel.

1. Klipp av slangen med ett lämpligt skärverktyg istället för en handsåg, eftersom ett vinklat snitt förhindrar jämn kontakt med hylsan.
2. Skala endast av ytterhöljet när kopplingsdesignen kräver avskalad slang, följ kopplingstillverkarens remslängd exakt.
3. Sätt in slangen helt i kopplingen innan krympning så att förstärkningsskiktet sitter under hela längden av hylsan.
4. Ställ in crimpmaskinen till den exakta formstorleken och trycket som anges för den kopplingen och slangkombinationen.
5. Kör ett provtrycktest på färdiga enheter innan de tas i bruk för att bekräfta att det inte finns något läckage vid krympnings- eller gänggränssnittet.
6. Skölj och lock färdiga enheter för att hålla föroreningar borta från hålet före installation.

Att välja en tillverkare av industriell slangkoppling

Att välja en tillverkare av industrislangkopplingar eller leverantör av industrislangkopplingar innebär att man tittar förbi katalogsidan mot produktionskapacitet, eftersom konsekvent crimpkvalitet och dimensionsnoggrannhet över en fullständig orderkörning är lika viktig som den ursprungliga provdelen.

OPK FITTING Hydraulic Equipment Factory är ett exempel på en slangkopplingsfabrik byggd kring produktion av hydrauliska rör och adapter, som täcker slangkopplingar, adaptrar och flexibla hydraulslangar över en rad trycknivåer och storlekar. Produkter från den här typen av anläggningar appliceras vanligtvis över hydrauliska och vätsketransportsystem inom maskiner, metallurgi, petroleum, konstruktion, skeppsbyggnad, markutrustning för flyg- och rymdindustrin, jordbruk, läkemedel och livsmedelsbearbetning. Fabriken är verksam från Ningbo City i Zhejiang-provinsen, Kina, en region med en sedan länge etablerad bas för produktion av hydrauliska rör och stark transportinfrastruktur för både sjö- och luftexportrutter.

Tillverkningsstegen vid denna typ av anläggning inkluderar vanligtvis rörkapning, gummistrippning, slangpressning, provtrycksprovning och sköljning, med stöd av CNC-bearbetningskapacitet för själva monteringskropparna. När man jämför en industrislangkopplingstillverkare med en annan frågar ingenjörer ofta om antalet CNC-maskiner och allmän produktionskapacitet, interna testmöjligheter för fysiska och dimensionella egenskaper och om fabriken stöder både OEM-slangkopplingar byggda från kundritningar och standardkatalogproduktion vid sidan av varandra.

Vanliga frågor

• F1: Vad är en industriell slangkoppling

  S: Det är anslutningskomponenten som förbinder en flexibel slang med ett rör, ventil, pump eller cylinderport, som tätar anslutningen så att vätska eller gas kan passera genom systemet utan att läcka.

• F2: Vad är en standard slangkoppling

  S: Det är en koppling som är byggd enligt en publicerad gäng- och dimensionsspecifikation, såsom SAE, DIN, ISO eller BS, vilket gör att den kan passa ihop tillförlitligt med delar från mer än en produktionskälla.

• F3: Vad används slangkopplingar till

  S: De ansluter flexibla slangsektioner till stela rörledningar, pumpar, ventiler och cylindrar över hydrauliska, pneumatiska och allmänna vätsketransportsystem.

• F4: Hur fungerar industriella slangkopplingar

  S: En hylsa eller hylsa komprimeras runt slangen för att greppa och täta den mot kopplingskroppen, medan den motsatta änden ansluts till systemet genom en matchande gänga eller flänsgränssnitt.

• F5: Vad är skillnaden mellan en krympt och en återanvändbar slangkoppling

  S: En hoppressad koppling pressas permanent på slangen med en hoppressningsmaskin, medan en återanvändbar koppling skruvar eller klämmer fast på slangänden och kan tas bort och sättas tillbaka utan att klippa av slangen.

• F6: Hur väljer jag rätt gängtyp för en hydraulisk slangkoppling

  S: Matcha gängtypen med porten på den passande utrustningen först, bekräfta sedan att kopplingens tryckklassificering och tätningstyp passar det inblandade arbetstrycket och vätskan.

• F7: Vilka produkter kan du tillhandahålla

  S: Produktionen omfattar slangkopplingar, hylsor, övergångskopplingar och hydrauliska kopplingar byggda enligt SAE, DIN, ISO, BS och andra internationella standarder.

• F8: Vad sägs om ditt företags produktionskapacitet

  S: Fabriken driver mer än 100 CNC-verktygsmaskiner som stöds av ett team av forsknings- och utvecklingspersonal fokuserade på anpassningsdesign och processförbättring.

• F9: Hur säkerställer ditt företag produktkvalitet

  S: Varje produktionsprocess inkluderar inline-inspektion, och färdiga produkter testas mot kundkrav och internationella standarder med hjälp av ett internt inspektionssystem som täcker materialegenskaper och dimensionsnoggrannhet.

• F10: Tillverkar du standarddelar

  S: Produktionen baseras primärt på internationella standarddetaljer, som stöder kompatibilitet över röd tråd och anslutningsstandarder.

• F11: Hur lång tid tar det att få ett svar efter att vi skickat en förfrågan

  S: På arbetsdagar besvaras förfrågningar vanligtvis inom fyra timmar efter att de mottagits.

• F12: Kan du tillhandahålla anpassade eller OEM slangkopplingar

  S: Ja, anpassade slangkopplingar och OEM slangkopplingar är utvecklade och producerade enligt kundens ritningar eller provdelar, inklusive anpassade konfigurationer för armbågsleder.
